Архитектурные обмеры здания МАРХИ в Москве методом лазерного сканирования и подготовка обмерных чертежей фасадов

Специалисты ОАО «Союзгипрозем» выполнили проект по архитектурным обмерам одного из зданий комплекса МАРХИ, расположенного улице Рождественка в Москве, для целей реставрации. Обмерные работы на объекте были осуществлены по технологии 3D лазерного сканирования.

Комплекс зданий современного Московского архитектурного института (МАРХИ) занимает часть бывшей усадьбы, принадлежавшей сначала древнему и богатому дворянскому роду Воронцовых, потом И. И. Бекетовой, затем Медико-хирургической академии и клиникам Московского университета. Изначально старинная усадьба Воронцовых, в основном сформировавшаяся середине XVIII века, занимала весьма обширную территорию, ограниченную по своему периметру улицами Рождественка с востока, Кузнецкий мост с юга, Неглинная с запада и Сандуновским переулком с севера. После того, как для клиник Московского университета построили новый городок на Девичьем поле, территорию бывшей усадьбы Воронцовых разделили: её западная часть по Неглинной улице, где располагалась территория сада, не имевшая никаких построек, отошла Московской конторе Государственного банка, а восточная часть — по улице Рождественка, от Кузнецкого Моста до Сандуновского переулка, где размещались главный усадебный дом, два симметричных флигеля и хозяйственные постройки — была отдана в распоряжение Строгановского училища. Часть помещений в южной части усадьбы оказались непригодными для размещения училища, поэтому было принято решение продать часть территории по Кузнецкому Мосту братьям Павлу и Сергею Третьяковым, которые построили на этом участке доходный дом. На вырученные от продажи участка деньги Строгановское училище провело реконструкцию оставшихся в его собственности усадебных построек.

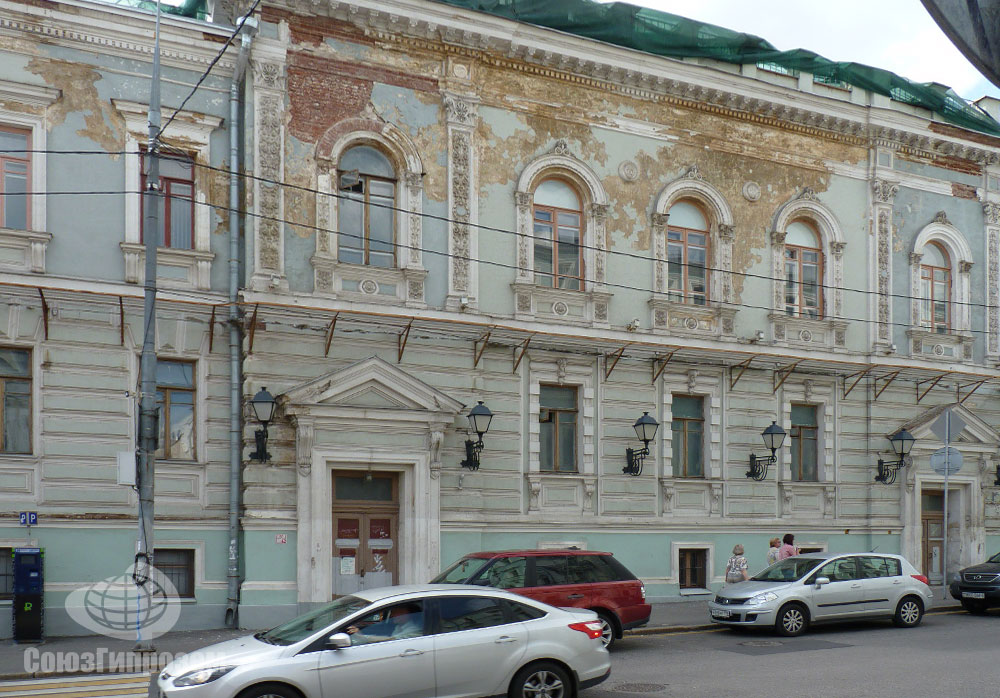

Расположенное к северу от центрального входа на территорию МАРХИ здание по адресу улица Рождественка, дом 11, строение 3 является одним из бывших флигелей старой усадьбы Воронцовых. В настоящее время здесь располагаются Музей истории московской архитектурной школы, Оперативная полиграфия МАРХИ, Высшая школа ландшафтной архитектуры и дизайна и ряд других подразделений Московского архитектурного института. Само же здание на протяжении целого ряда лет выглядело довольно плачевно, явно напрашивалось проведение реставрации, ведь не солидно Архитектурному институту иметь ветхое здание с подобным плачевным обликом. В 2015 году было принято решено начать подготовку проекта реставрации фасадов этого здания МАРХИ.

Для подготовки проекта реставрации архитекторам-проектировщикам потребовались точные и подробные обмерные чертежи фасадов здания с указанием утрат, коих было довольно большое количество. Наиболее эффективным образом выполнить архитектурные обмеры позволяет технология наземного лазерного сканирования. Поскольку специалисты ОАО «Союзгипрозем» имеют богатый опыт проведения архитектурных обмером объектов архитектуры и культурного наследия методом лазерного сканирования, для выполнения обмерных работ была привлечена именно наша компания.

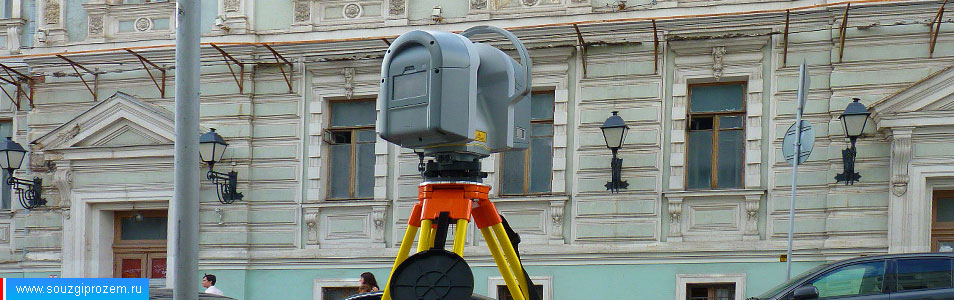

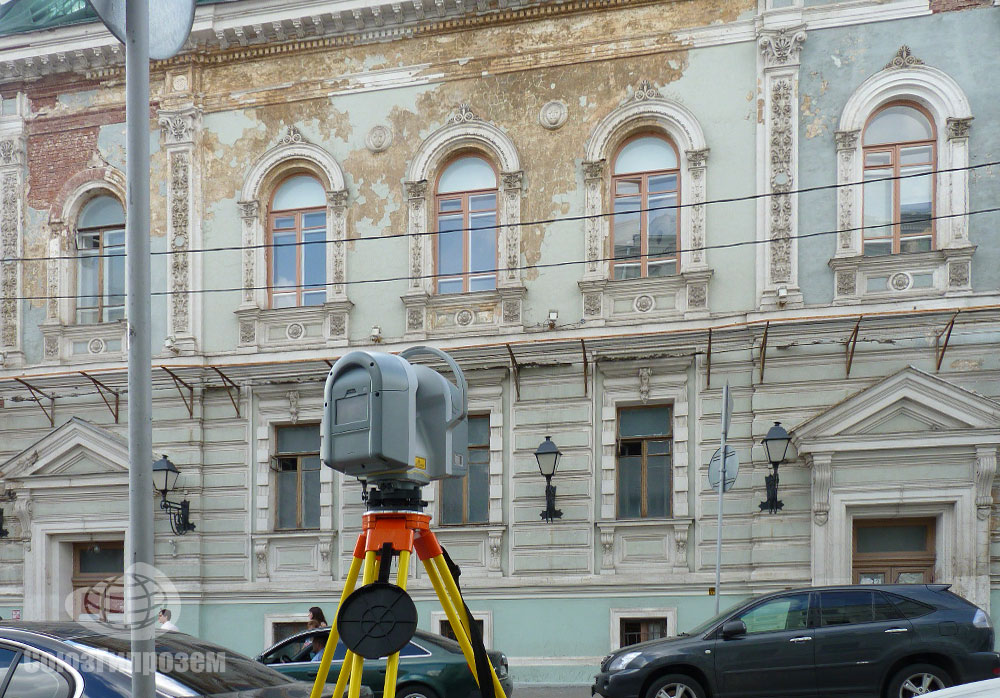

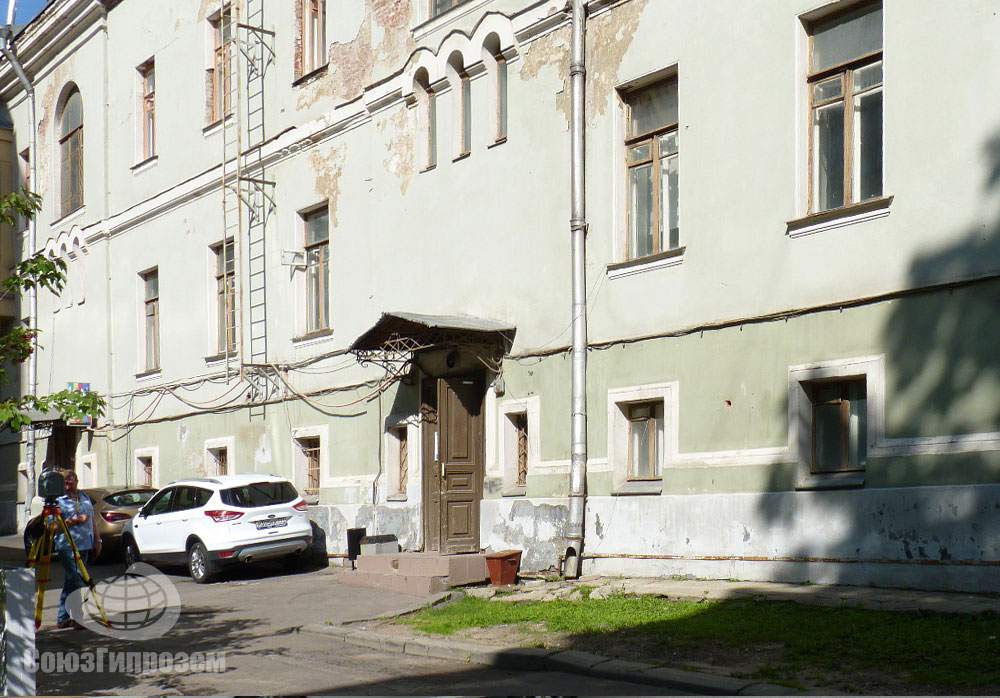

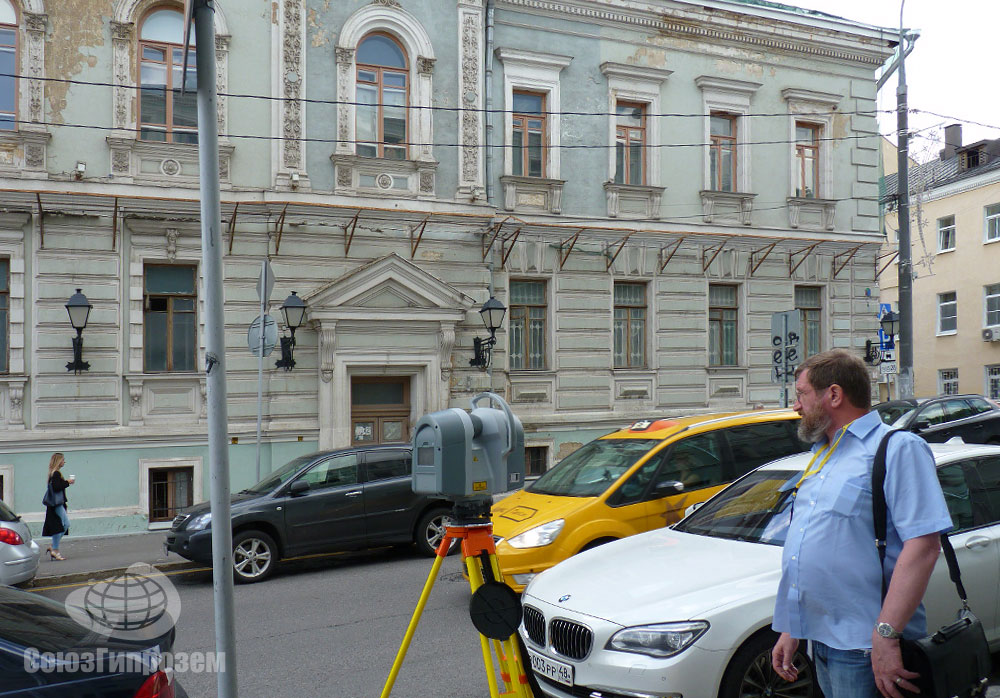

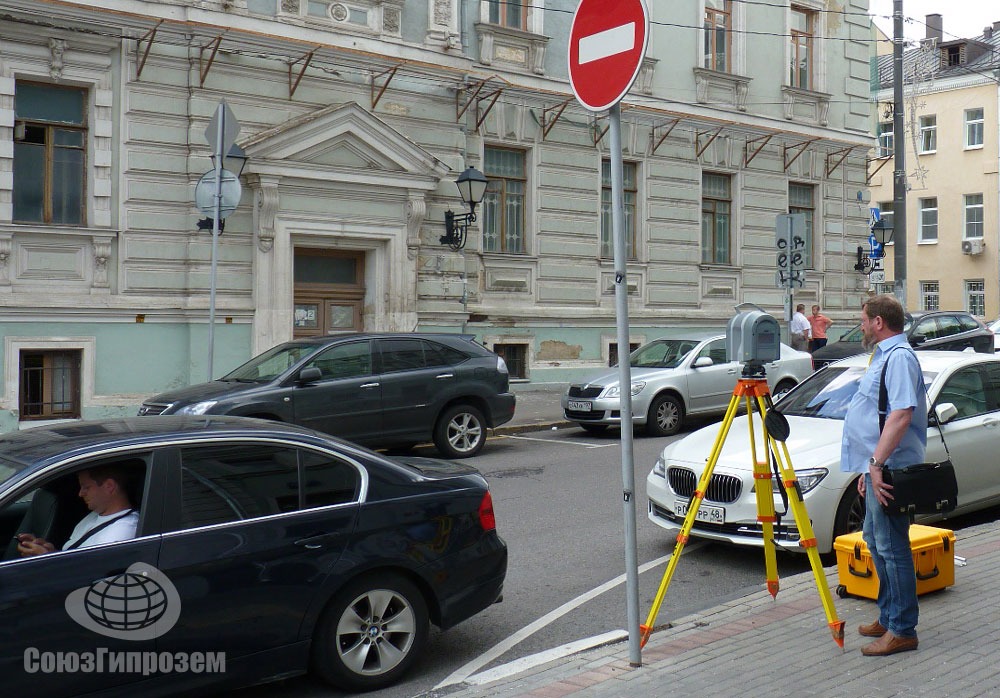

В июле 2015 года специалисты компании ОАО «Союзгипрозем» выполнили архитектурные обмеры здания МАРХИ, расположенного на улице Рождественка, дом 11, строение 3. В ходе обмерных работ было произведено лазерное сканирование уличного и дворового фасадов здания. Полевой этап работ занял всего один рабочий день.

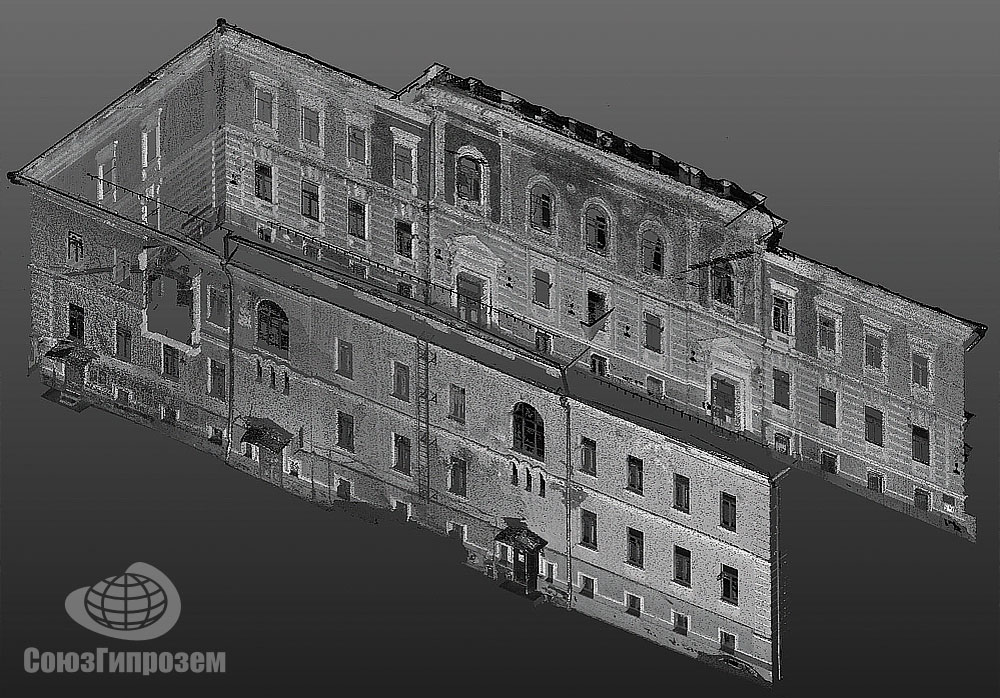

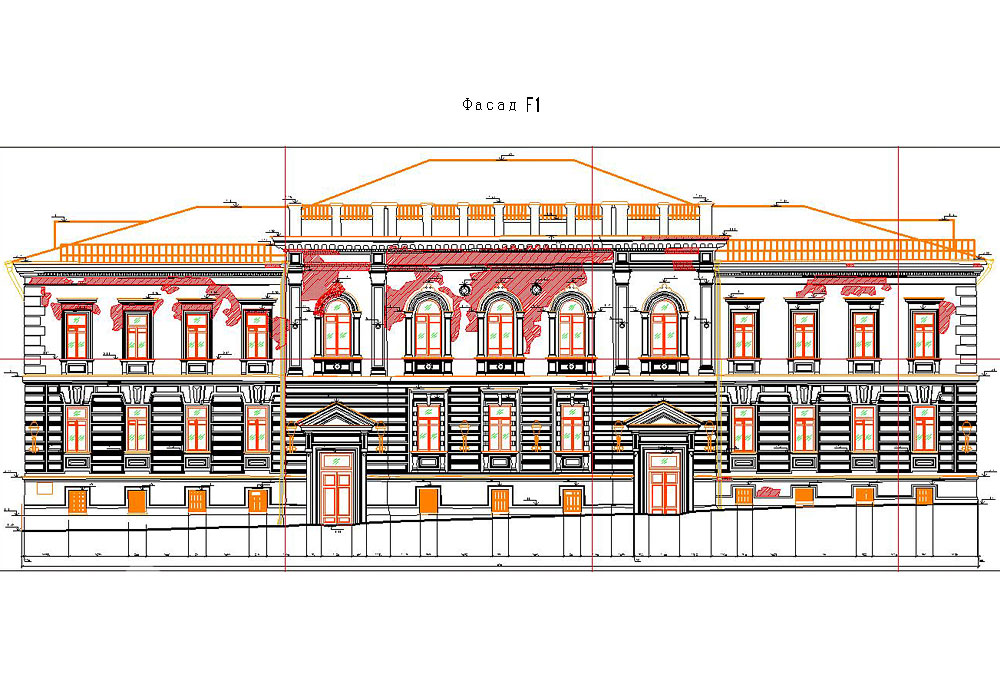

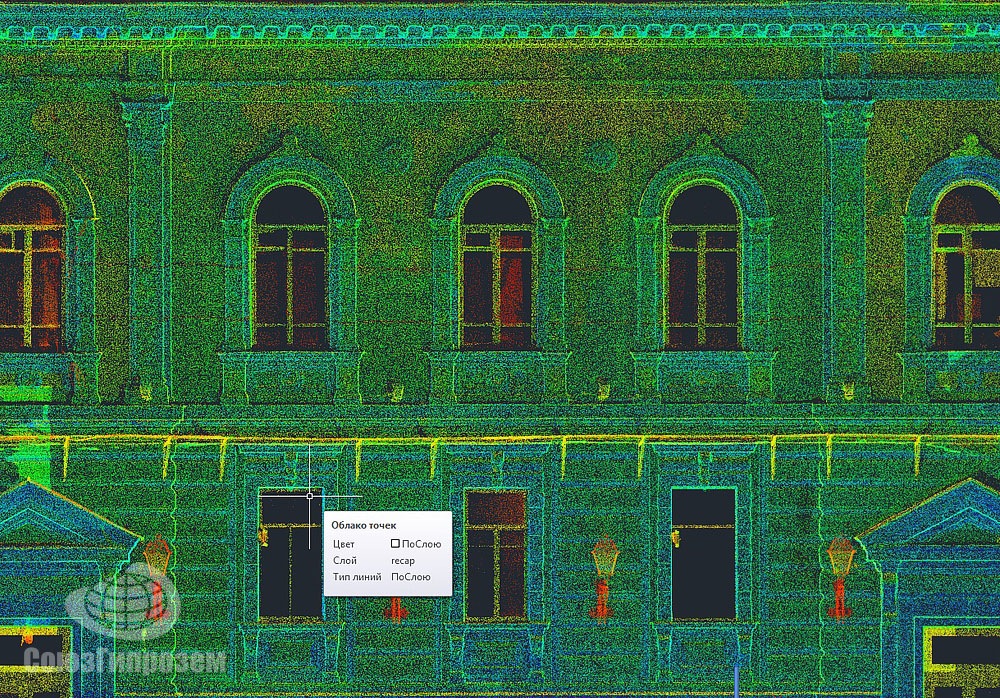

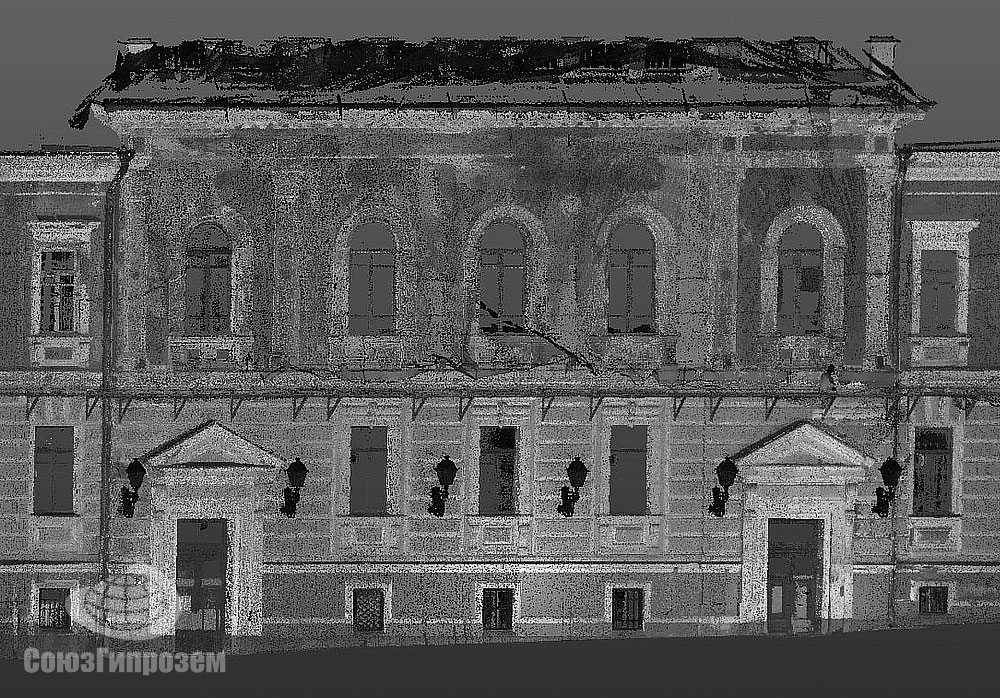

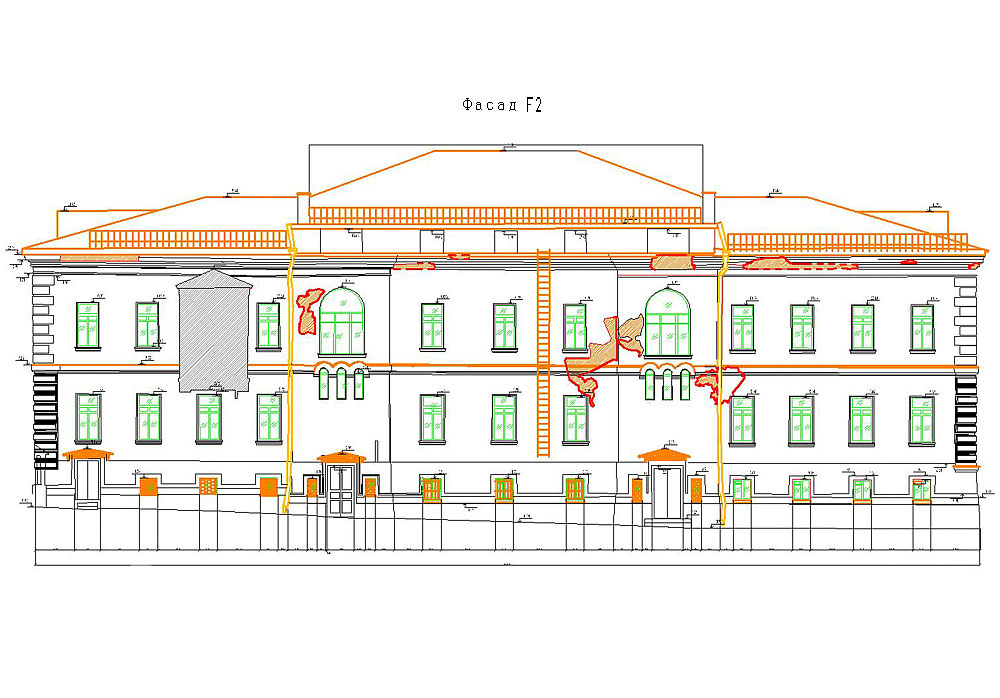

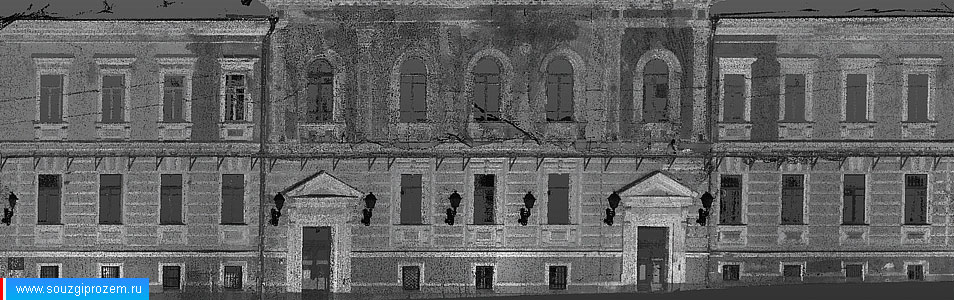

На камеральном этапе по полученным в ходе съёмки данным лазерного сканирования нашими специалистами были построены подробные и точные обмерные чертежи фасадов здания с обозначением утрат. Камеральный этап работ, включивший сшивку сканов в единое облако точек, очистку его от шумов и итоговое построение обмерных чертежей фасадов, потребовал 8 рабочих дней. Заказчику были переданы обмерные чертежи фасадов здания МАРХИ в формате AutoCAD.
