Обмерные работы и съёмка для дизайна интерьеров

Для целей проектирования отделки и ремонтных работ или при разработке дизайн-проектов для объектов нового строительства, а также при строительстве и реконструкции различных архитектурных объектов важнейшее значение имеют обмерные работы, которые позволяют определить с высокой точностью все параметры строения и его внутренних помещений, для которых будет выполняться проектирование или где планируются отделочные работы. Одним из направлений деятельности компании «Союзгипрозем» является выполнение обмерных работ для нужд архитекторов и дизайнеров интерьера с последующим составлением обмерных чертежей или построением 3D моделей по данным съёмки.

В архитектурных обмерах главнейшими параметрами являются точность и подробность съёмки, по результатам которой затем создаются актуальные и правдоподобные чертежи или же трёхмерные модели существующего здания. Обмеры лазерными рулетками, прямо скажем, являются абсолютно некачественными и в плане точности, и в плане передачи реальной геометрии и годятся разве что для частных нужд при измерениях в отдельной комнате в городской квартире. Несравнимо более точные результаты обмеров выдают уже профессиональные геодезические приборы — тахеометры. Современный электронный тахеометр с безотражательным дальномером даёт возможность вести съёмку любого здания по отдельно взятым точкам — углам оконных и дверных проёмов, выступам, краям балконов, точкам соприкосновения различных деталей и наиболее важным элементам здания. Однако такой вид съёмки подходит лишь для относительно небольших строений с правильной геометрией и малым количеством внутренних помещений. Ни один тахеометр не сможет помочь, когда задача заключается в съёмке сложных зданий с неправильной геометрией, большим количеством внутренних помещений и присутствием целого ряда различных дополнительных компонентов — элементов декора, резных колонн, арок, статуй, лепнины, гербовых дополнений, скульптурных композиций, а также мест разрушений и утрат здания. Например, даже достаточно простое, на первый взгляд, арочное окно может вызвать серьёзные затруднения при съёмке электронным тахеометром, поскольку количество точек, которые необходимо в этом случае измерить вручную, становится слишком большим, и время выполнения обмерных работ вырастает в разы. В этой ситуации совершенно незаменимым является лазерное сканирование — современная технология, которая относительно недавно появилась в профессиональной среде, но уже уверенно успела завоевать всеобщее признание.

Обмерные работы методом лазерного сканирования для нужд архитекторов и дизайнеров

Технология 3D лазерного сканирования основывается на использовании безотражательного лазерного дальномера, встроенного в прибор, с автоматическим изменением направления лазерного луча. Каждый наземный лазерный сканер оборудован сервоприводами, измеряющими вертикальный и горизонтальный углы оси луча лазера. По принципам измерения расстояний лазерные сканеры подразделяются на фазовые и импульсные: если в фазовом 3D сканере метод измерения расстояний основан на определении разности фаз посылаемых и принимаемых модулированных сигналов, то в импульсной сканирующей системе расстояние определяется путём измерения времени прохождения луча от приёмо-передающего устройства до объекта и обратно. Современный 3D лазерный сканер производит до миллиона и более измерений в секунду и сохраняет полученные цифровые данные в виде массива трёхмерных координат — облака точек лазерного сканирования, которое фактически представляет собой точечную 3D модель объекта съёмки. При этом каждая точка, помимо трёх геопространственных координат, несёт ещё и информацию о цвете, который распознаётся за счёт интенсивности возвращаемого сигнала. На стадии постобработки данных лазерного сканирования специалистами производится чистка полученных сканов от посторонних шумов и их сшивка в единое облако точек. После обработки данных сканирования готовое облако точек экспортируется в САПР-системы, где и создаются точные обмерные чертежи, планы, разрезы, сечения, либо проводится построение 3D моделей.

Применение технологии наземного лазерного сканирования для целей проектирования в архитектуре и дизайне интерьеров на данный момент является неотъемлемой частью современной жизни, поскольку, в подавляющем большинстве случаев, только с применением лазерного сканера можно наиболее полно, точно, качественно и с высокой скоростью выполнить обмерные работы и построить по их результатам чертежи или модели.

Что в результате получает Заказчик обмерных работ

Специалисты компании «Союзгипрозем» в рамках производства обмерных работ для нужд архитекторов и дизайнеров интерьера выполняют обмеры фасадов зданий, обмеры внутренних помещений и обмеры внешних и внутренних элементов декора. Наши инженеры при проведении обмерных работ учитывают все особенности зданий и их внутренних помещений: наличие колонн, выступов стен, мест и способов прокладки инженерных сетей и коммуникаций, высоту потолков, расположение воздуховодов, геометрию помещений, элементы декора и многое другое. Благодаря детальной информации, предоставляемой нашими специалистами по результатам произведённых обмерных работ, дизайнеры интерьеров и архитекторы получают высококачественную основу для разработки своих дизайн-проектов или архитектурных решений. АО «Союзгипрозем» производит независимые обмерные работы зданий, помещений, коттеджей, таунхаусов, дачных домов и прочих объектов. Благодаря предоставляемой обмерной документации, создаваемой по результатам выполняемых нами работ, подготовка архитектурных и дизайнерских проектов, проектов отделки и ремонта, проектов перепланировки помещений станет простой и беспроблемной, поскольку все размеры площадей и архитектурных элементов здания, а также их взаимное расположение являются максимально точными и полностью соответствующими действительности.

В качестве отчётных материалов по данным обмерных работ методом лазерного сканирования могут быть следующие виды готовой продукции:
— точечные модели объектов (сшитые облака точек);
— ортофотопланы объектов;
— обмерные чертежи фасадов зданий;
— поэтажные планы зданий;
— обмерные чертежи кровли и чердачного пространства;
— планы внутренних помещений;
— развёртки стен внутренних помещений;
— обмерные чертежи интерьеров;
— отдельные чертежи элементов декора;
— обмерные чертежи инженерных коммуникаций;
— трёхмерные модели зданий или отдельных помещений;
— трёхмерные модели отдельных элементов декора.

Как заказать обмерные работы

Чтобы заказать в нашей компании проведение точных обмерных работ для нужд архитекторов и дизайнеров интерьеров, позвоните в офис нашей компании по телефону +7 (495) 642-67-05 или отправьте заявку прямо с сайта.

Обратите внимание! Ниже на данной странице нашего сайта размещены новости по данной теме и примеры выполненных компанией АО «Союзгипрозем» проектов в области обмерных работ и съёмки для дизайна интерьеров и архитектурных проектов.

Инженерные изыскания

Инженерные изыскания — это изучение природных условий и факторов техногенного воздействия в целях рационального и безопасного использования территорий и земельных участков в их пределах, подготовки данных по обоснованию материалов, необходимых для территориального планирования, планировки территории и архитектурно-строительного проектирования.

Компания ОАО «Союзгипрозем» выполняет следующие виды инженерных изысканий:
Съёмка на объектах культурного наследия;
Архитектурные и строительные обмеры;
Изыскания на промышленных объектах;
Градуировка наливных резервуаров;
Измерение объёмов выработки и сырья;
Съёмка для дизайна интерьеров;
Исполнительная съёмка и стройконтроль;
Топографо-геодезические изыскания;
Инженерно-геодезические изыскания;
Инженерно-геологические изыскания;
Инженерно-экологические изыскания;
Инженерно-гидрометеорологические изыскания;
Картография и топографическая съёмка;
3D моделирование и обработка данных.

Галерея изображений:

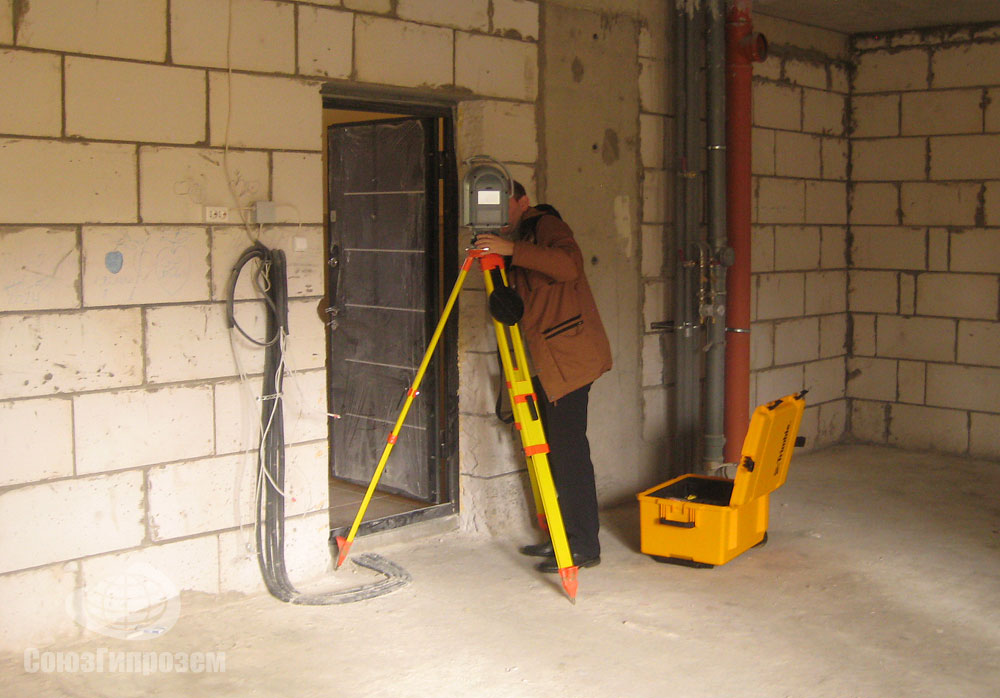

  • Лазерное сканирование для целей дизайна интерьеров

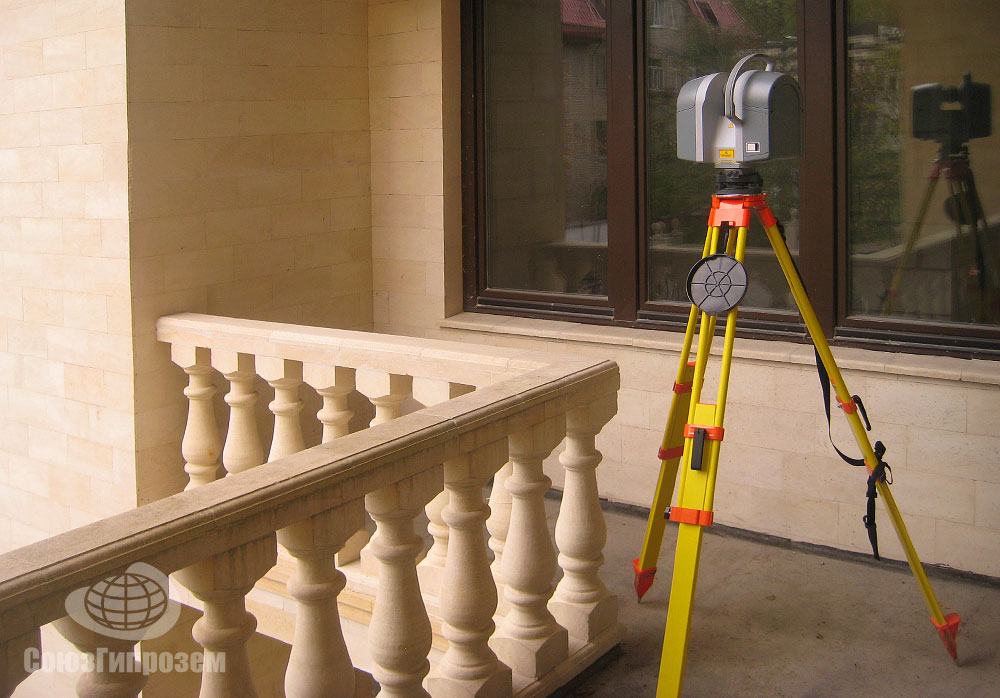

  • Выполнение лазерного сканирования для целей дизайна

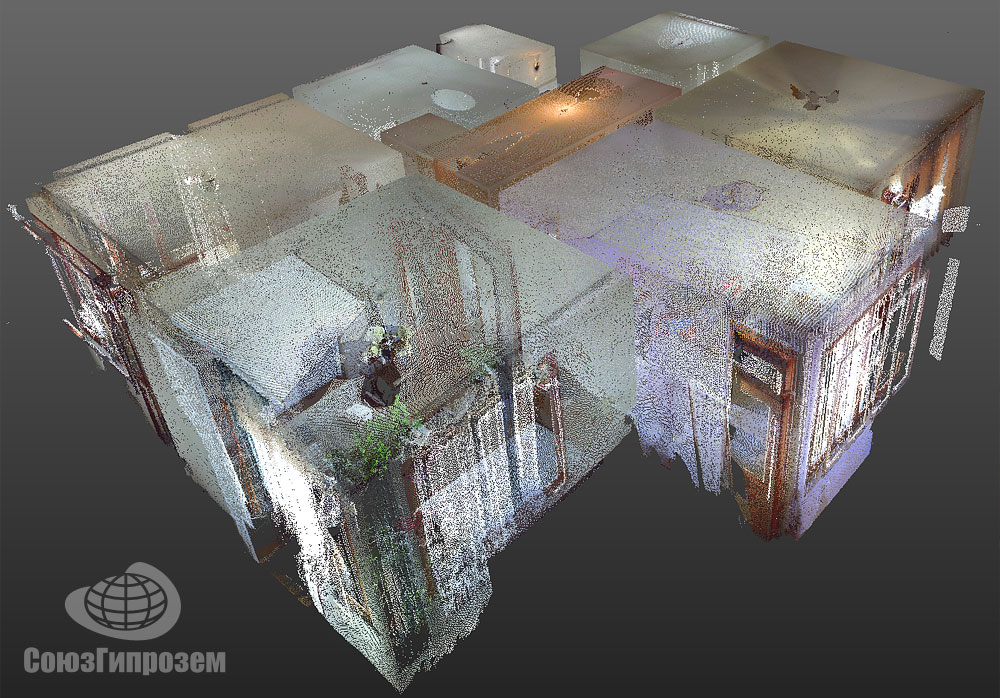

  • Сшитая точечная модель здания для дизайна интерьеров
  • Сшитое облако точек квартиры, полученное для дизайна интерьеров

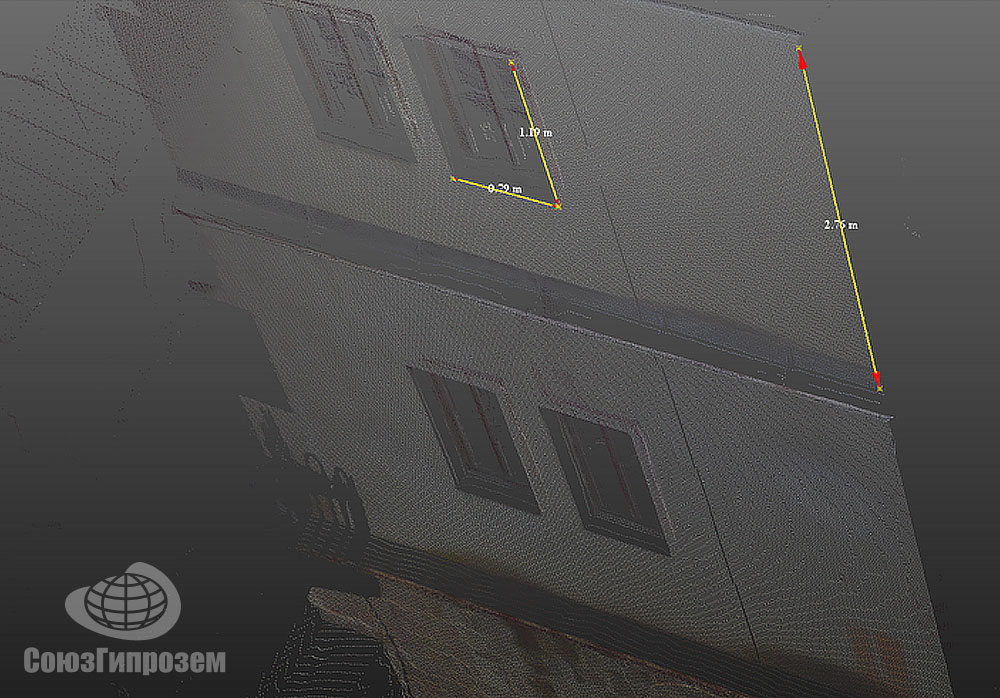

  • Проведение высокоточных измерений по облаку точек

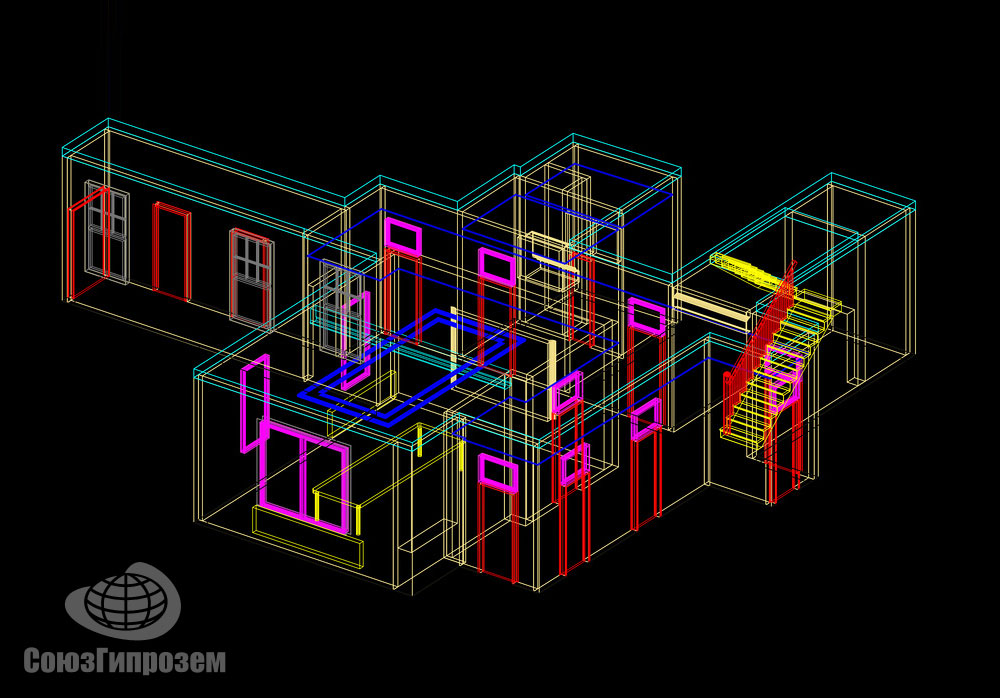

  • Каркасная векторная модель, построенная по облаку точек 3D сканирования

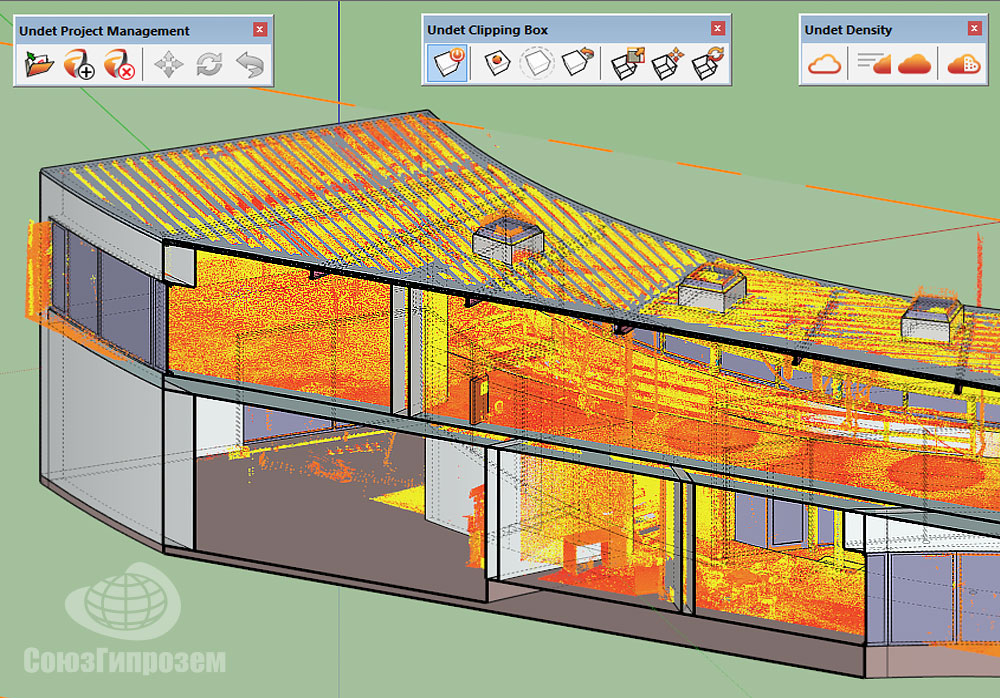

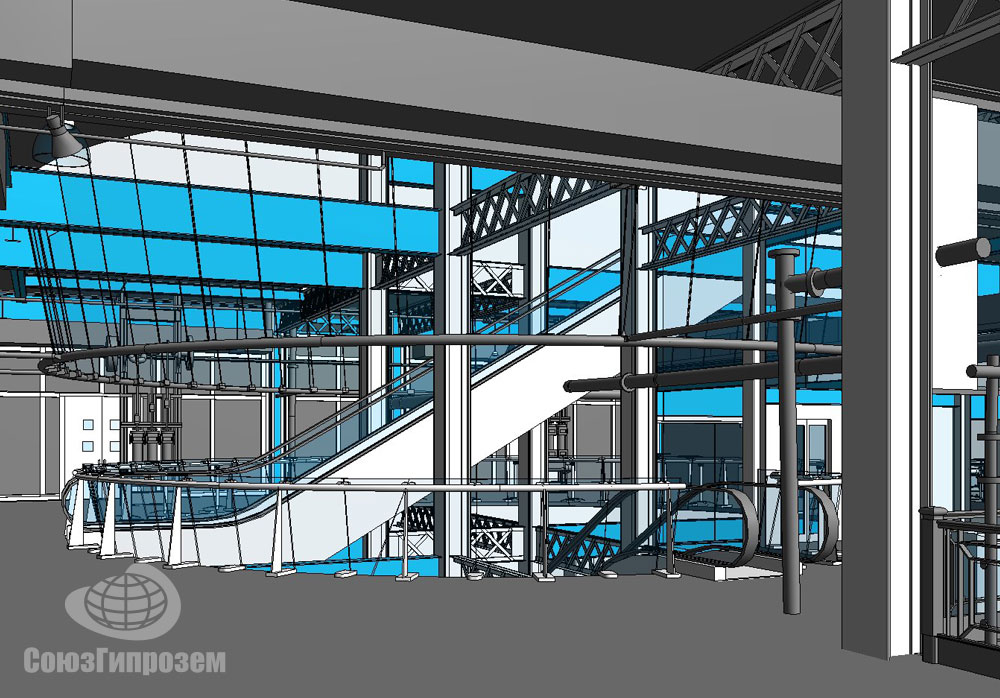

  • Полигональная 3D модель помещения торгового центра, созданная по данным съёмки

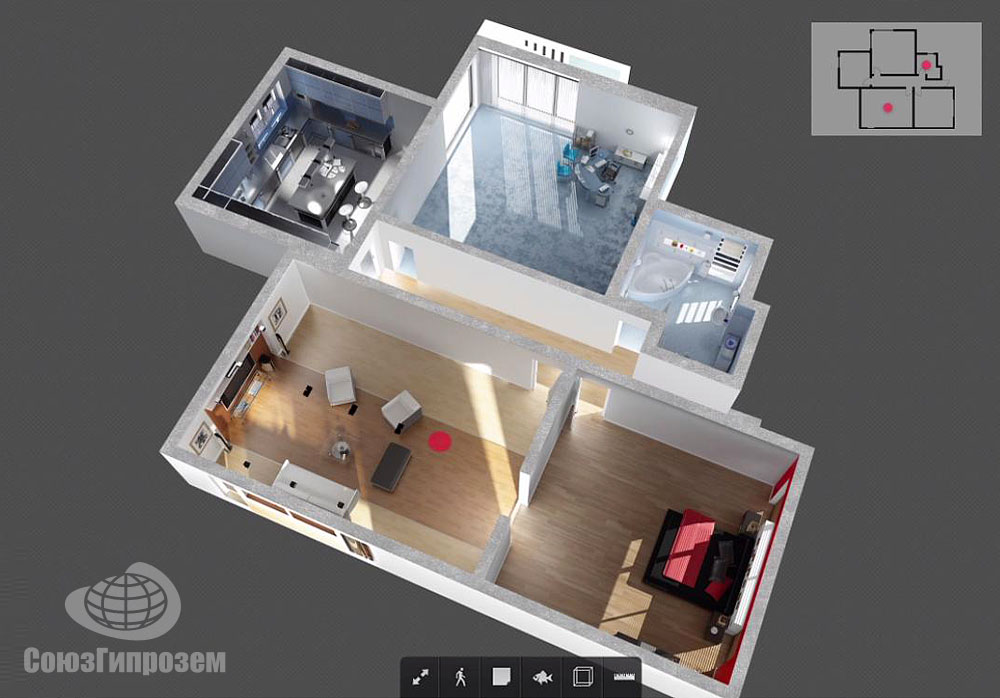

  • Общий вид сверху 3D визуализации дизайн-проекта квартиры
