Камеральный этап выполнения инженерных изысканий является заключительным и проводится с целью подготовки итогового продукта, который изначально требовался в техническом задании, а также технического заключения и комплекта документации по объекту. На камеральном этапе происходит обработка данных полевых измерений, все полученные результаты оцениваются на предмет их точности, а уже далее производится обновление или составление новых топографических карт и планов, создание обмерных чертежей, исполнительной документации, построение 3D моделей, обработка, дешифрирование и оцифровывание космических или аэрофотоснимков, создание баз данных и ГИС, а также прочие действия, необходимые для выполнения поставленной в техническом задании задаче. Завершающим действием является передача заказчику полного комплекта отчётных материалов.

Каждый вид инженерных изысканий предполагает камеральную стадию работ, на которой формируются отчётные материалы, передаваемые в результате заказчику. При выполнении топографо-геодезических и инженерно-геодезических изысканий в качестве отчётных материалов в составе технического отчёта сдаются топографические планы и карты, топографическая основа для выполнения других видов инженерных изысканий, сводные планы инженерных коммуникаций и сооружений, тематические планы, карты и атласы, цифровые модели местности (ЦММ) и цифровые модели рельефа (ЦМР), геоинформационные системы и другие материалы. Результатами инженерно-геологических, инженерно-экологических и инженерно-гидрометеорологических изысканий становятся технические отчёты, соответствующие требованиям нормативных документов, в содержание которых включаются полученные в результате проведённых исследований сведения. При выполнении обмерных работ в сферах архитектуры, строительства, культурного наследия или дизайна интерьеров в качестве отчётных материалов сдаются обмерные чертежи, планы, разрезы и сечения, трёхмерные модели. Результатами градуировки резервуаров или инвентаризации складов хранения сырья становятся градуировочные таблицы и иные табличные отчёты с подсчётом объёмов.

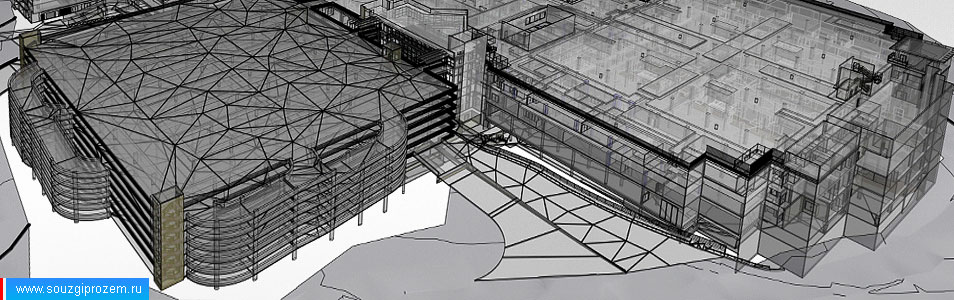

3D моделирование объектов по данным лазерного сканирования

Построение точных 3D моделей по результатам лазерного сканирования

Одними из наиболее востребованных отчётных материалов по результатам выполненных инженерно-геодезических изысканий и обмерных работ всё чаще становятся трёхмерные модели. С всё более широко распространяемой технологией трёхмерного лазерного сканирования получение высококачественных обмерных 3D моделей по результатам выполняемых обмерных работ стало реальностью. Камеральный этап при съёмке методом лазерного сканирования гораздо более сложный, чем при традиционной съёмке. Современный трёхмерный лазерный сканер производит до миллиона и более измерений в секунду и сохраняет данные в виде массива трёхмерных координат — облака точек лазерного сканирования, которое фактически представляет собой точечную 3D модель объекта съёмки. На стадии обработки инженеры выполняют очистку полученных сканов от посторонних шумов, а также производят их сшивку в единое облако точек всего объекта, которое может содержать сотни миллиардов отдельных точек, что, в свою очередь, требует как большого опыта операторов, так и поистине огромных ресурсов компьютеров, на которых выполняется эта работа. После обработки облака точек производится его импорт в стандартные САПР-системы, в которых создаются точные обмерные чертежи, планы, разрезы, сечения, либо выполняется 3D моделирование.

Поскольку всё чаще проектирование выполняется с использованием специальных программных комплексов трехмерного проектирования, обмерная 3D модель объекта проектирования, отображающая реальное его состояние на момент съёмки, является идеальным результатом проведённых инженерно-геодезических изысканий и обмерных работ. Необходимая точность этой создаваемой 3D модели напрямую зависит от назначения конкретного объекта, его значимости и требований, предъявляемых проектировщиками. Как уже отмечалось выше, лазерное сканирование значительно упрощает работу по созданию точных обмерных трёхмерных моделей объектов съёмки, однако после обработки облаков точек начинается как раз наиболее трудоёмкий процесс — собственно построение геометрической 3D модели объекта. При этом в облака точек вписываются соответствующие им геометрические примитивы, такие как плоскость, сфера, цилиндр, а также и более сложные элементы, причём в процессе могут использоваться базы элементов стандартных табличных размеров. Все элементы создаваемой модели при необходимости могут быть разбиты на отдельные группы. Готовая 3D модель объекта может быть экспортирована в AutoCAD, где можно достаточно быстро получить необходимые планы, чертежи или разрезы. Кроме этого, построенная по данным лазерного сканирования 3D модель может быть экспортирована и в различные программные комплексы для трёхмерного компоновочного проектирования предприятий, а также для создания автоматизированной системы управления предприятием.

Команда специалистов компании АО «Союзгипрозем» имеет необходимые опыт и профессионализм для выполнения обмерных работ методом лазерного сканирования и последующего построения по данным съёмки точных обмерных каркасных или твердотельных 3D моделей зданий, сооружений, цехов, фасадов, памятников архитектуры и культурного наследия, а также любых других объектов.

Обратите внимание! Ниже на данной странице нашего сайта размещены новости по данной теме и примеры выполненных компанией АО «Союзгипрозем» проектов в области 3D моделирования и обработки данных.

Инженерные изыскания

Инженерные изыскания — это изучение природных условий и факторов техногенного воздействия в целях рационального и безопасного использования территорий и земельных участков в их пределах, подготовки данных по обоснованию материалов, необходимых для территориального планирования, планировки территории и архитектурно-строительного проектирования.

Компания ОАО «Союзгипрозем» выполняет следующие виды инженерных изысканий:
Съёмка на объектах культурного наследия;
Архитектурные и строительные обмеры;
Изыскания на промышленных объектах;
Градуировка наливных резервуаров;
Измерение объёмов выработки и сырья;
Съёмка для дизайна интерьеров;
Исполнительная съёмка и стройконтроль;
Топографо-геодезические изыскания;
Инженерно-геодезические изыскания;
Инженерно-геологические изыскания;
Инженерно-экологические изыскания;
Инженерно-гидрометеорологические изыскания;
Картография и топографическая съёмка;
3D моделирование и обработка данных.

Галерея изображений:

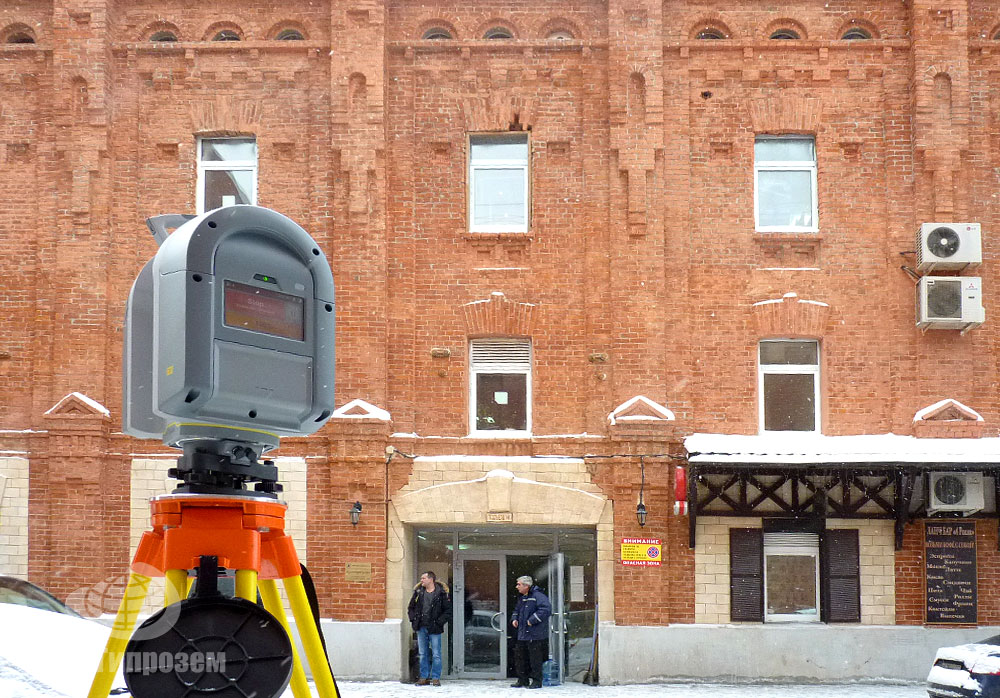

  • Лазерное сканирование здания МАрхИ в Москве

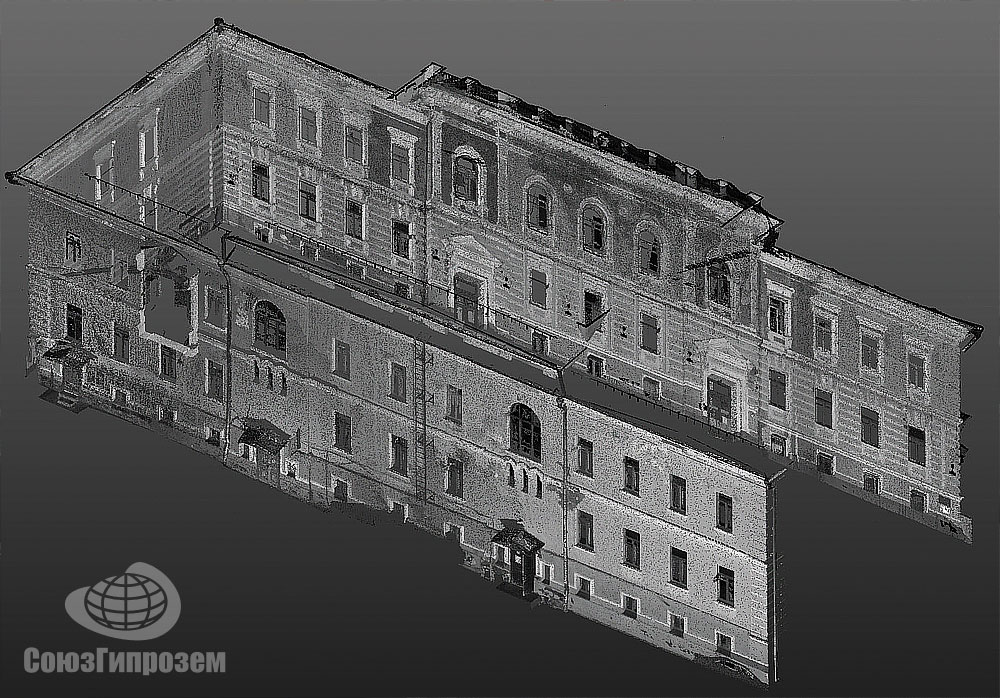

  • 3D модель фасадов здания МАрхИ, построенная по данным лазерного сканирования

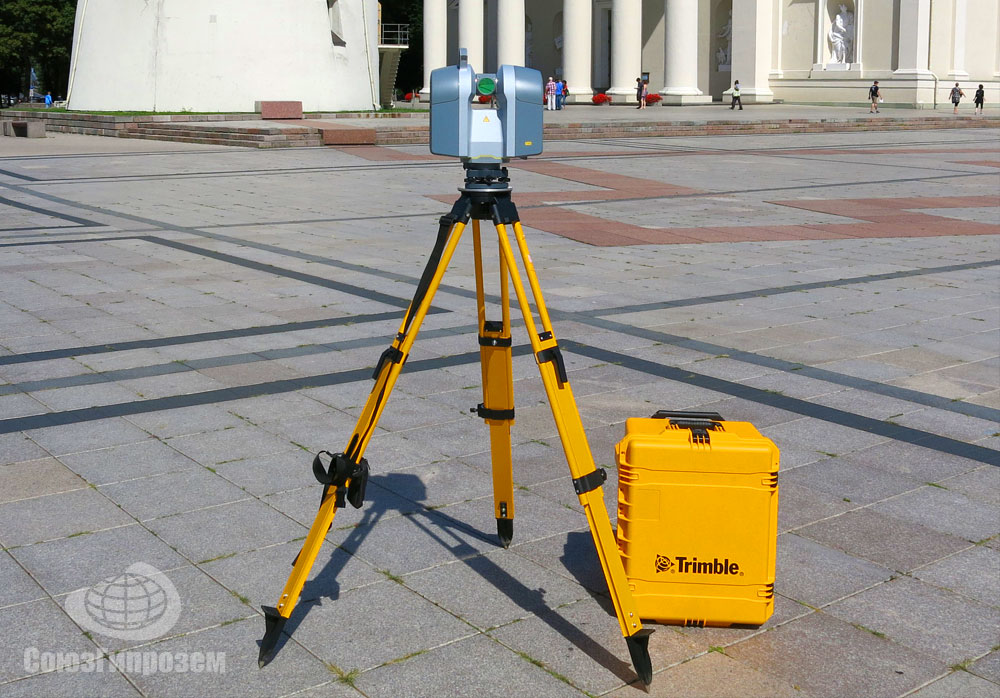

  • Лазерное сканирование объектов архитектуры
  • Лазерное сканирование зданий в центре Москвы

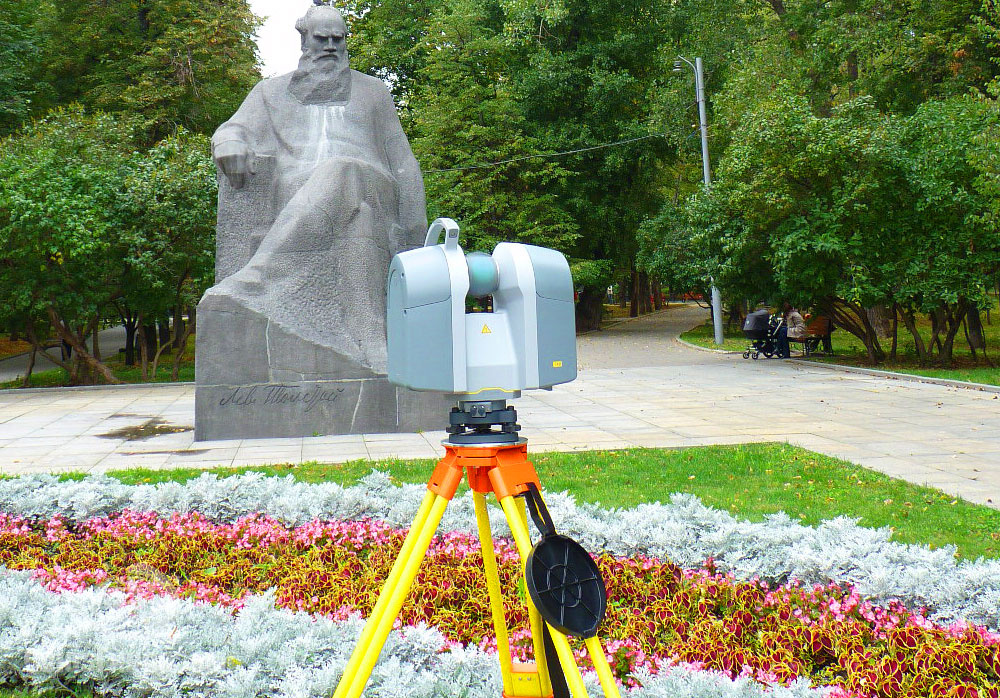

  • Лазерное сканирование памятника Л.Толстому

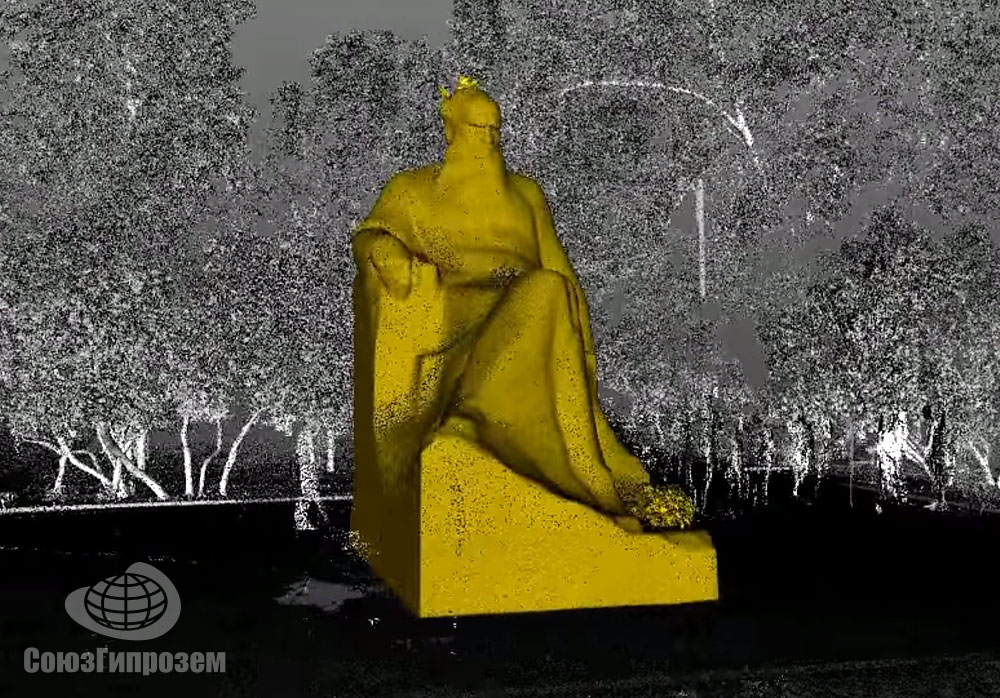

  • Построенная по облаку точек лазерного сканирования 3D модель памятника Л.Толстому

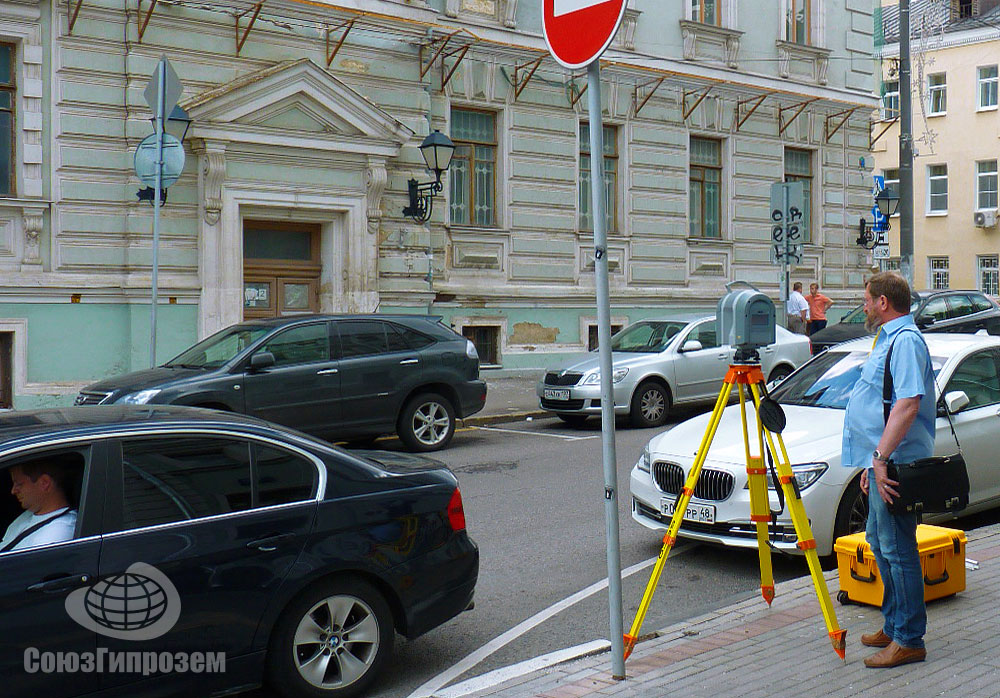

  • Мобильное лазерное сканирование автомобильной дороги

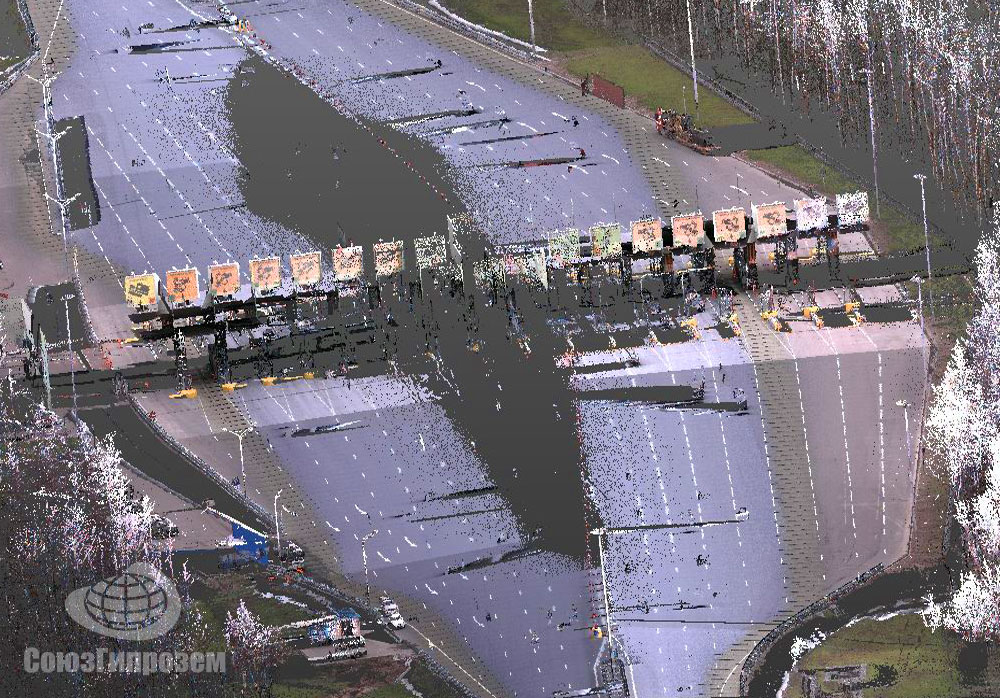

  • Облако точек лазерного сканирования пункта оплаты автодороги
